영인바이오텍의 마이크로웨이브 극초단파 치료기 의료기기 제품의 디자인 컨셉은 ‘Human-Centered Functional Minimalism’을 기반으로, 의료 현장의 사용성과 심리적 안정성, 그리고 심미적 완성도를 동시에 충족시키는 것을 목표로 했습니다. 전체적인 형상은 직선과 유선형(流線形) 실루엣과 소프트 엣지 처리를 통해 기계적 위압감을 최소화하고, 환자와 의료진 모두에게 친화적인 이미지를 제공합니다. 특히 제품 상단과 측면에는 에르고노믹(Ergonomic) 접근 방식을 적용하여 조작의 직관성과 장시간 사용 시 피로도를 저감시키는 인체공학적 설계를 구현하였습니다.
외장재는 판금(Sheet Metal) 구조로 높은 내구성과 안정성을 확보하고, 표면은 분체도장(Powder Coating) 마감을 통해 내식성, 항균성, 내스크래치성을 강화함으로써 병원 환경에 적합한 위생성과 유지보수 용이성을 제공합니다. 또한, 상단의 컨트롤 인터페이스는 HMI(Human-Machine Interface) 설계를 기반으로 터치 스크린을 적용하여 직관적인 조작을 가능하게 하며, 다양한 출력 설정과 모드 전환을 신속하게 수행할 수 있도록 설계되었습니다.
컬러는 파스텔 톤 기반의 메디컬 팔레트(Medical Color Palette)를 활용하여 파스텔 블루는 신뢰감과 청결함을, 베이지는 따뜻함과 안정감을 시각적으로 전달함으로써 사용자의 정서적 부담을 줄이고 치료 환경의 정체성을 강화합니다. 이러한 디자인 요소들은 제품의 브랜드 아이덴티티(BI)와 일관된 사용자 경험(UX)을 제공하며, 의료기기의 기술성과 디자인적 가치가 조화롭게 통합된 사례로 평가될 수 있습니다.
1. 영인바이오텍 의료기기 제품 디자인의 특징 및 CMF 컨셉
■ 디자인 특징

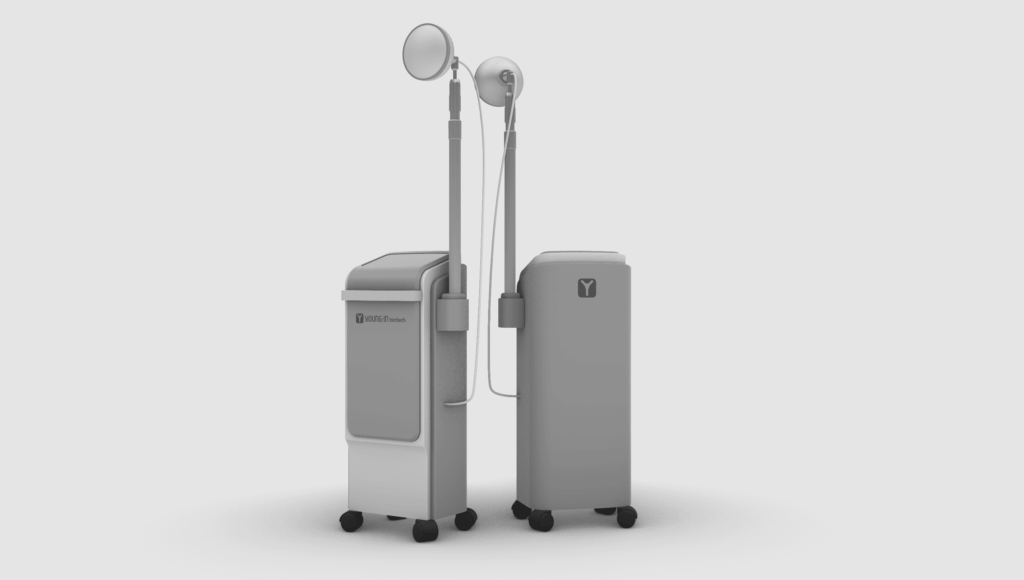

- 인체공학적 설계: 사용자가 장시간 사용해도 피로감이 없도록, 라운드형 엣지와 부드러운 곡선으로 외형을 구성하여 안정감과 부드러움을 전달합니다.
- 이동성 고려: 하단에 4개의 캐스터를 배치하여 기기의 이동이 용이하도록 설계되었으며, 좁은 공간에서도 회전과 이동이 자유롭게 가능합니다.
- 모듈화된 구성: 상단 램프와 본체가 일체형으로 연결되며, 램프 헤드는 위치 조절이 가능한 폴대를 통해 사용자의 필요에 따라 유연하게 움직일 수 있습니다.
- 심플한 인터페이스: 본체 상단의 디스플레이 영역은 터치스크린이 적용되어, 직관적인 조작이 가능하며, 의료진의 사용 편의성을 고려하였습니다.
■ 영인바이오텍 제품 디자인 CMF (Color / Material / Finish) 컨셉
- 컬러 (Color): 따뜻한 파스텔톤 블루와 베이지 컬러를 메인으로 사용하여 의료 환경에서 환자에게 심리적 안정감을 제공합니다. 이 제품에 적용된 파스텔 블루와 베이지 컬러는 부드럽고 따뜻한 인상을 주며, 사용자가 심리적으로 안정을 느낄 수 있도록 돕습니다. 파스텔 블루는 차분하고 신뢰감 있는 이미지를 전달하여 의료기기의 전문성을 강조하고, 베이지 컬러는 따뜻하고 친근한 분위기를 형성해 환자의 긴장을 완화시킵니다. 두 색상의 조화는 병원 환경의 차가운 느낌을 줄이고, 보다 편안하고 친근한 사용자 경험을 제공합니다.
- 소재 (Material):
- 바디: 내구성을 고려한 판금 제작과 분체도장으로 마무리 되었습니다.
- 램프 및 폴대: 알루미늄 또는 코팅된 금속소재로 경량성과 내구성 확보
- 마감 (Finish):
- 본체 외형: 매트한 텍스처로 지문과 오염 방지
- 디스플레이 및 조작부: 하이글로시 마감으로 고급스러움과 시인성 강조
제품의 CMF에서 판금제작과 분체도장(분체코팅, Powder Coating) 은 기능성과 내구성을 고려한 매우 중요한 요소입니다. 아래에 두 공정의 개념과 장점, 그리고 의료기기 제품에 적용 시의 의미를 설명드립니다.
판금제작 (Sheet Metal Fabrication)
■ 개념
판금제작은 얇은 금속판(Sheet Metal)을 절단, 절곡, 용접, 펀칭, 성형 등의 공정을 통해 원하는 형태로 가공하는 제조 방식입니다. 주로 스틸, 알루미늄, 스테인리스 스틸 등의 재료가 사용됩니다.
■ 장점
-
고강도·내구성: 외부 충격이나 반복적인 사용에 강함정밀 가공 가능: 구조적 안정성과 치수 정밀도가 높아 복잡한 구조에도 적합
-
제작 유연성: 심플한 형상과 크기로 제작 가능, 커스터마이징 용이
- 초기 개발 투자비용 최소화 (금형 투자비가 필요 없음) 소량 생산에 최적화 되어 있음
■ 단점
- 복잡한 형상 및 3차원 곡면의 구현이 안됨
- 제작 공정이 복잡하면 제품 원가가 상승됨
- 제작 기간이 많이 소요됨
- 사출물의 도장과 다르게 세련된 컬러감을 구현하기 힘듬
■ 의료기기 적용 시 의미
-
의료 환경에서 기기의 외부 하우징에 사용되며, 내부 전자부품 보호 및 구조 강성을 확보
-
살균, 청소 등 반복되는 위생 관리에 적합한 강도 제공
분체도장 (Powder Coating)
■ 개념
분체도장은 금속 표면에 분말 형태의 도료를 정전기 방식으로 도포한 뒤, 고온(약 180~200°C)에서 열경화시켜 마감하는 방식입니다.
■ 장점
-
내식성, 내열성 우수: 외부 환경에 강하며, 의료기기의 위생적인 환경 유지에 적합
-
표면 강도 강화: 긁힘, 충격, 마모에 강해 유지보수 비용 절감
-
친환경성: 휘발성 유기화합물(VOC)이 없고, 작업 시 폐기물이 적음
-
다양한 컬러와 텍스처: 무광, 유광, 메탈릭 등 다양한 마감 가능 (사출 도장 컬러와는 조금 상이 할 수 있음)
■ 의료기기 적용 시 의미
-
장비의 외장에 위생적이고 세척이 쉬운 표면 제공
-
장기 사용에도 변색이나 벗겨짐이 적어 신뢰성과 내구성 확보
-
병원 내 환경과 조화를 이루는 컬러로 심미적 가치 향상
2. 영인바이오텍 마이크로웨이브 극초단파 치료효과 및 기능 요약
■ 영인바이오텍 마이크로웨이브 치료효과
- 극초단파(Microwave) 에너지를 피부 깊숙한 조직까지 전달하여, 혈류 개선, 통증 완화, 염증 감소 등의 효과가 있습니다.
- 조직을 심부가열(Deep Heating) 하여 근육 및 관절 주변의 통증 치료와 재활치료에 탁월합니다.
- 비침습적 치료 방식으로, 피부 손상 없이 통증을 줄이고 회복을 촉진할 수 있습니다.
■ 영인바이오텍 마이크로웨이브 주요 기능
- 정밀 온도 제어: 치료 부위의 온도를 정밀하게 제어하여 안전하고 일관된 치료 제공
- 다단계 출력 조절: 환자의 증상과 상태에 따라 출력 강도를 조절 가능
- 램프 위치 조절: 다양한 체형과 부위에 따라 램프의 높이와 각도 조절 가능
- 안전 시스템 탑재: 자동 타이머 및 과열 방지 기능 포함으로 안정성 강화
