아래는 제품디자인 프로세스에서 3D 모델링의 중요성을 더 전문적인 관점에서 다룬 5가지 항목입니다:
1. 3D 모델링은 아이디어의 정교한 시각화 및 커뮤니케이션 도구로서의 역할
3D 모델링은 초기 콘셉트의 직관적인 시각화에서부터 최종 디자인의 고해상도 3d렌더링에 이르기까지 제품 디자인 전 단계에서 핵심적인 커뮤니케이션 수단으로 기능합니다. 사이즈 및 형태을 검증하는 과정 입니다.
- 3D랜더링은 복잡한 곡면, 기하학적 구조, 재질감 등의 표현이 가능하여 단순 스케치나 2D 도면으로는 표현하기 어려운 디테일까지 공유할 수 있습니다.
- 다학제 팀(디자인, 엔지니어링, 마케팅 등) 간의 피드백 사이클을 단축시키며, 이해관계자 간 오해를 최소화합니다.
- 특히, 실리콘 밸리나 자동차 디자인 스튜디오 등에서는 VR 기반의 3D 리뷰를 통해 전 세계 팀과 실시간 협업도 진행됩니다.
- 제품디자인의 외관형상을 결정하는 과정으로 각 파트의 조립성도 검토하고, 양산성도 검토하는 중요한 과정 입니다.
2. 형상 검증 및 엔지니어링 적합성 평가
3D 모델은 단순 외형 표현을 넘어, 제품 구조와 기구설계, 조립성, 기능적 메커니즘에 대한 사전 검증을 가능하게 합니다.
- 파츠 간 간섭(interference), 조립성(assemblability), 양산성, 치수 공차(tolerance) 등을 시뮬레이션하여 설계 오류를 조기에 발견할 수 있습니다.
- 인체공학적 요소는 3D 휴먼 모델과의 상호작용을 통해 평가되며, 실제 사용자 경험(UX) 분석에 기반한 설계 개선이 가능합니다.
- 디자인 소재의 특성의 응용과 기구설계를 위한 기초적인 데이터로 엔지니어링 해석도 3D 모델을 기반으로 수행됩니다.
3. 프로토타입 제작 및 반복적 디자인 개선의 기반
3D 모델링은 디지털-시제품 연계를 가능하게 하는 핵심 기술로, 다양한 프로토타입 제작 방식에 직접 연계됩니다.
- 3D 프린팅(SLA, SLS, FDM 등)이나 CNC 가공에서 출력 오류 없이 제작이 가능하도록, 모델은 물리적 제약 조건을 고려해 설계됩니다.

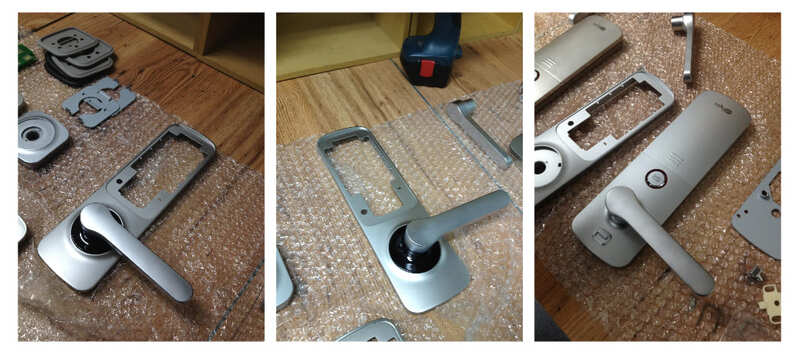

- 디자인 목업이나 워킹목업의 프로토타입 테스트 후 수정이 필요한 경우, CAD 데이터를 활용한 설계 변경이 가능하며, 이는 전체 개발 리드타임을 대폭 단축시킵니다.
- 실제로 많은 디자인 팀은 디자인팀 내에서 매일 3D 모델을 수정하며 테스트하는 과정을 반복합니다. 3d 모델링을 통한 샘플을 제작해보고, 스케일을 키우거나, 형태의 검토를 통해 수정 반복을 하기도 합니다.
4. 제조 준비단계에서의 기구설계 3d 모델링의 DFM/DFMA 지원
3D 모델은 양산 준비 시 제조 용이성 설계(Design for Manufacturability, DFM) 및 조립 용이성 설계(Design for Manufacturing and Assembly, DFMA)의 핵심 자료로 작용합니다.
- 기구설계의 3d 데이터는 금형 설계(Mold design), 사출성 고려(Draft angle, Undercut), 재료 수축률 등에 대한 사전 검토가 가능합니다.
- 3d 시뮬레이션을 통해 자동화 조립 시스템에 맞춰 파츠 분할 또는 결합 구조를 최적화할 수 있으며, 이를 통해 제조 단가 절감과 품질 향상이 이루어집니다.
- 또한 PLM(Product Lifecycle Management) 시스템과 연동하여 BOM(Bill of Materials) 생성 및 공급망 계획에도 반영됩니다.
5. 고품질 3d 렌더링 및 시뮬레이션을 통한 마케팅 전략 강화
완성된 3D 모델은 포토리얼리스틱 렌더링 및 제품 시뮬레이션의 기반이 되어, 제품 출시 전 마케팅 및 브랜딩에 활용됩니다.
다양한 컬러와 소재의 연출로 제품화 시뮬레이션을 통해 마케팅에 효과를 주기도 합니다.
- Adobe Substance, KeyShot, Blender, Unreal Engine 등과 연계해 실제 환경과 유사한 재질 및 조명을 적용한 비주얼 콘텐츠 생성이 가능합니다.
- 이는 웹사이트, 광고, 브로셔, 크라우드펀딩 플랫폼 등에 활용되며, 소비자 반응을 미리 파악하는 프리런칭 전략에도 기여합니다.
- 또한 제품 사용 시나리오를 시뮬레이션 영상으로 제작하여, 제품 기능의 이해도를 높이고 경쟁 제품과의 차별화를 강조할 수 있습니다.
신제품 개발에서 제품디자인 3d 데이터의 중요성 결론…
디자이너의 아이디어를 구체화하고 결정하는 과정으로 3d 모델링은 중요합니다. 수정 보완하는 과정을 통해 디테일한 디자인의 퀄리티를 높이는 부분이 중요 합니다. 많은 시간과 비용이 필요하기도 합니다.
최종 선택된 3d 모델링이라 하더라도, 시제품을 해보고, 전폭적인 수정이 될 수도 있습니다.
여러번의 시제품 제작은 이후의 시행착오를 많이 줄여줍니다.
초기 실비로 들어가는 시제품 제작 비용을 아끼지 말고, 여러번 검증, 확인 하는 부분은 중요합니다.
